Co z tym napięciem ? 207V-253V
Niestety razem z rozwojem PV w Polsce nasila się problem z napięciem jakie występuje w sieci. Sposób rozliczania jaki występował przed 1 kwietnia 2022 spowodował powstanie dużej liczby przewymiarowanych instalacji, które nie są nastawione na autokomsumpcję tylko na oddawanie energii do sieci i wykorzystanie jej w późniejszym terminie. W dzisiejszym wpisie przedstawię sposób na „obserwowanie” co dzieje się z napięciem w naszej domowej instalacji.
Proszę pamiętać, że do prawidłowego działania wykresu konieczne jest zainstalowanie wszystkich dodatków opisanych w tym wpisie .
Zaczynamy!

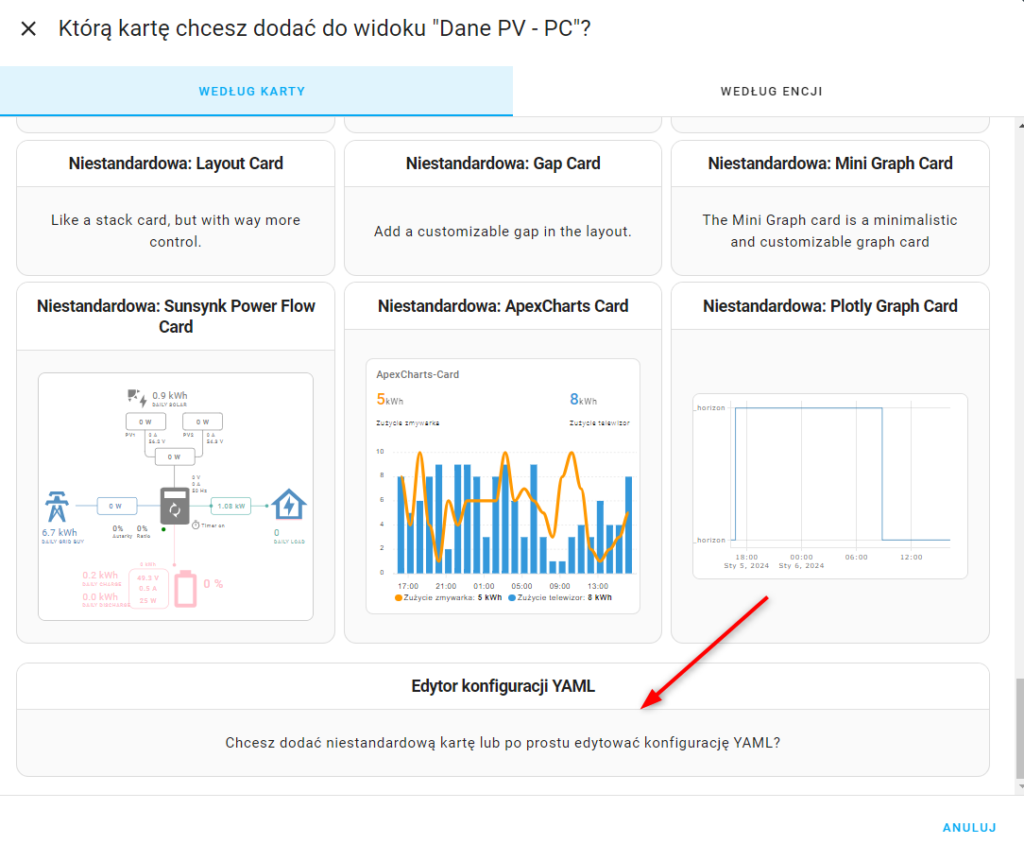

Edytujemy nasz dashboard i wybieramy „Edytor konfiguracji YALM”

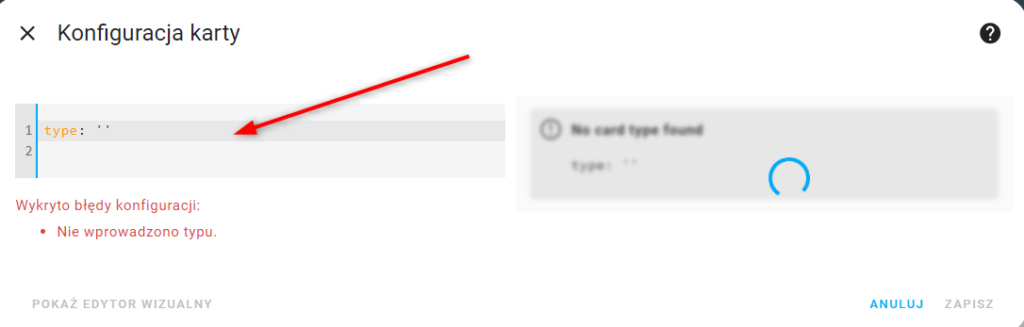

W otwartym okienku wklejamy kod, który znajduje sie poniżej.
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 |
type: custom:plotly-graph entities: - entity: sensor.sunsynk_grid_voltage_l1 #tutaj dodaj encję, która wskazuje napięcie na fazie L1 name: | $fn ({ ys,meta }) => "Napiecie faza 1" + "⚡" + "(" +ys[ys.length - 1]+"V)" - entity: sensor.sunsynk_grid_voltage_l2 #tutaj dodaj encję, która wskazuje napięcie na fazie L2 name: | $fn ({ ys,meta }) => "Napiecie faza 2" + "⚡" + "(" +ys[ys.length - 1]+"V)" - entity: sensor.sunsynk_grid_voltage_l3 #tutaj dodaj encję, która wskazuje napięcie na fazie L3 name: | $fn ({ ys,meta }) => "Napiecie faza 3" + "⚡" + "(" +ys[ys.length - 1]+"V)" refresh_interval: 10 hours_to_show: 12h layout: xaxis: rangeselector: 'y': 1.2 buttons: - count: 1 step: minute - count: 1 step: hour - count: 12 step: hour - count: 1 step: day - count: 7 step: day height: 600 shapes: - type: rect xref: paper yref: 'y' x0: 0 x1: 1 y0: 253 y1: 253 fillcolor: green opacity: 5 line: width: 5 color: red - type: rect xref: paper yref: 'y' x0: 0 x1: 1 y0: 207 y1: 207 fillcolor: green opacity: 5 line: width: 5 color: green |

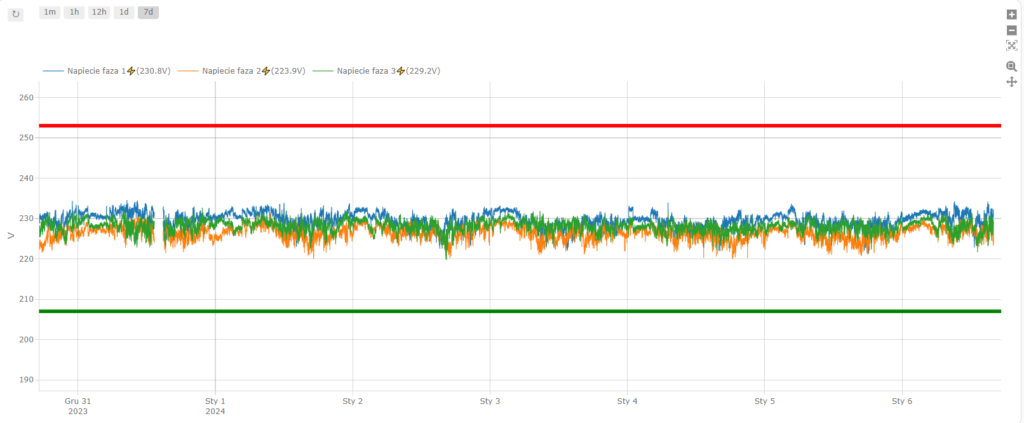

Jeżeli wszystko zrobiliśmy prawidłowo to na naszym dashboard zobaczymy wykres jak poniżej:
