Komunikacja z falownikiem DEYE

Admin/ 11 września, 2023/ Komunikacja/ 22Komentarze

Na wstępie dziękuję za pracę wykonaną przez kolegę slipx06 – Link do jego REPO na githubie.

W dzisiejszym wpisie na blogu omówimy komunikację falownika z serwerem Home Assistant. Warunkiem koniecznym jest uruchomienie serwera HA, jeżeli zapoznaliście się z tym wpisem to już wiecie jak to zrobić. Oto co potrzebujemy :

1. Mikrokontroler ESP32 – link do mojego zakupu
2. Moduł konwerter UART TTL do RS485 – link do mojego zakupu
3. Zasilacz 5V 700mA – link do mojego zakupu
4. Kable połączeniowe męsko-żeńskie 20cm  – link do mojego zakupu
5. Kabel RJ-45
6. Przewód USB – miniUSB
7. Dostęp do komputera 🙂
8. Platforma Home Assistant
9. Dostęp do Wi-Fi
10. Przykładowy plik konfiguracyjny YAML

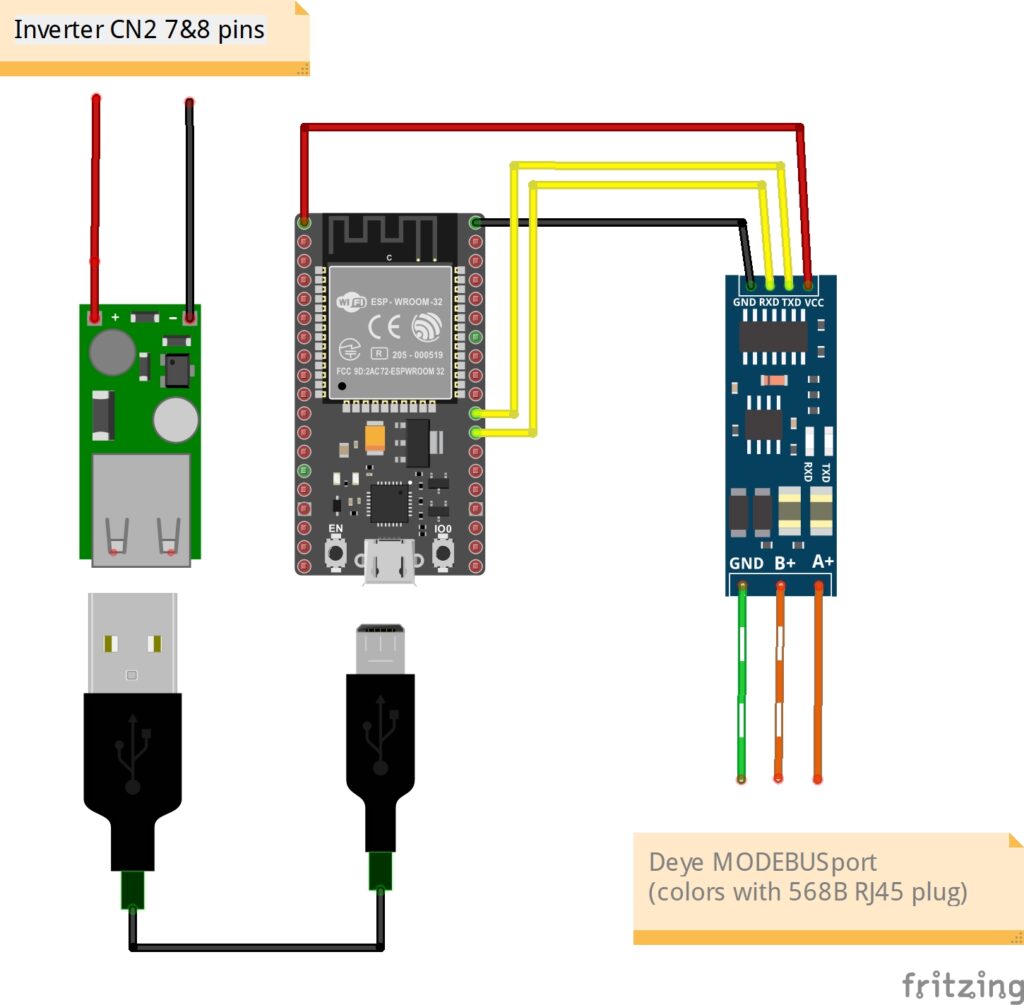

Mamy już wszystko skompletowane to mamy teraz dwie możliwości połączenia, schematy poniżej (przy 2 schemacie należy dokupić przetwornice z 12V na 5V, link)

1. 230V
2. 12V

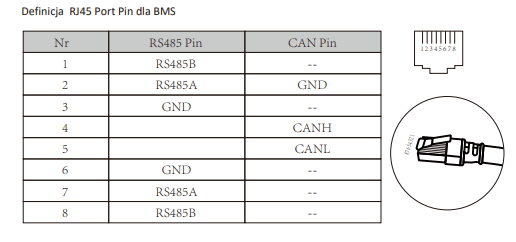

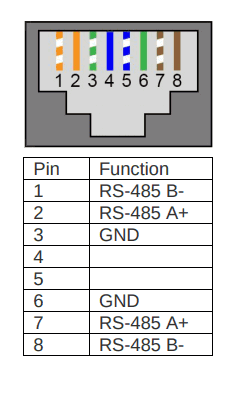

Warto w tym miejscu napisać o kolorach w RJ45 i porcie w falowniku. Tak jak to wynika z instrukcji układ pinów w porcie BMS485 wygląda następująco:

A co za tym idzie RJ45 ma następujące wygląd:

Czyli całość podłączmy tak jak w pierwszym schemacie:

1. Jasno pomarańczowy do pinu B+ w module UART
2. Pomarańczowy do pinu A+ w module UART
3. Jasno zielony do pinu GND w module UART

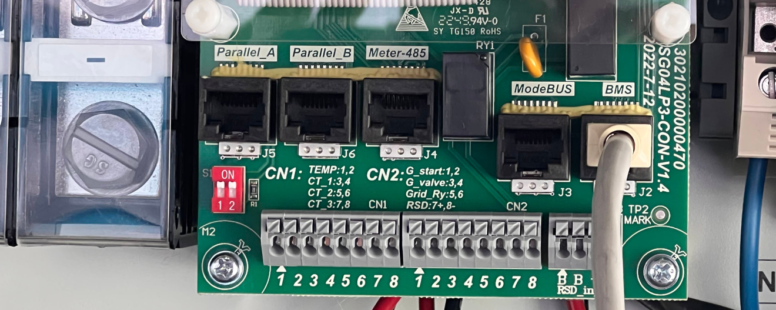

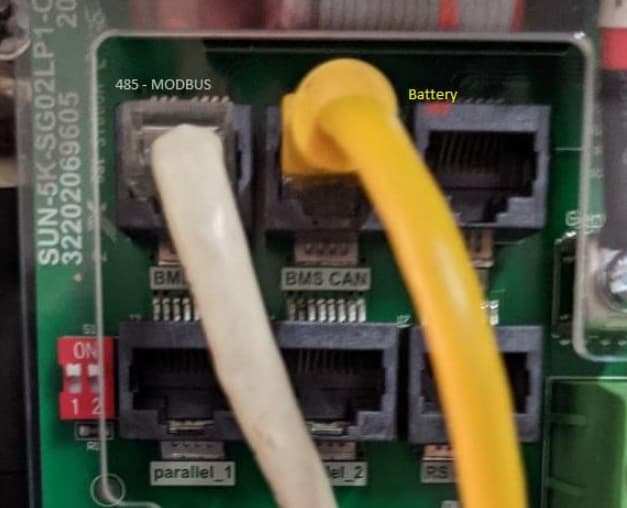

A gdzie szukać portu w falowniku? Zobaczcie przykład poniżej:

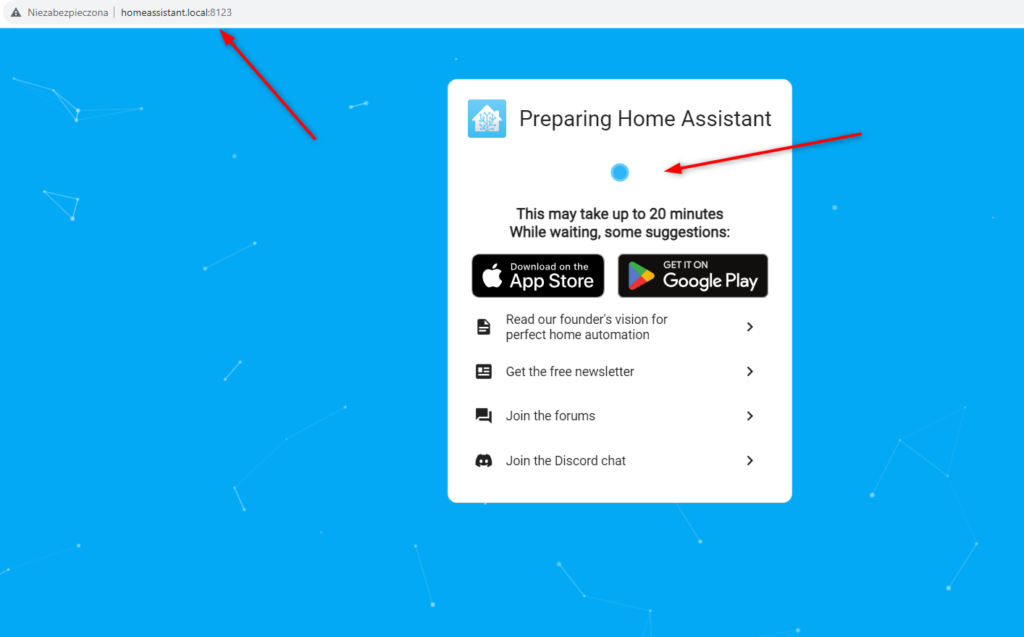

Po podłączeniu wszystkiego w całość przystępujemy do najważniejszej części – programowania ESP32 do komunikacji z falownikiem. Uruchamiamy wcześniej zainstalowany system HA (wchodzimy na adres homeassistant.local:8123 ) po pierwszym uruchomieniu możemy zobaczyć widok jak poniżej, niestety system nie jest jeszcze gotowy i musimy odczekać kilka minut.

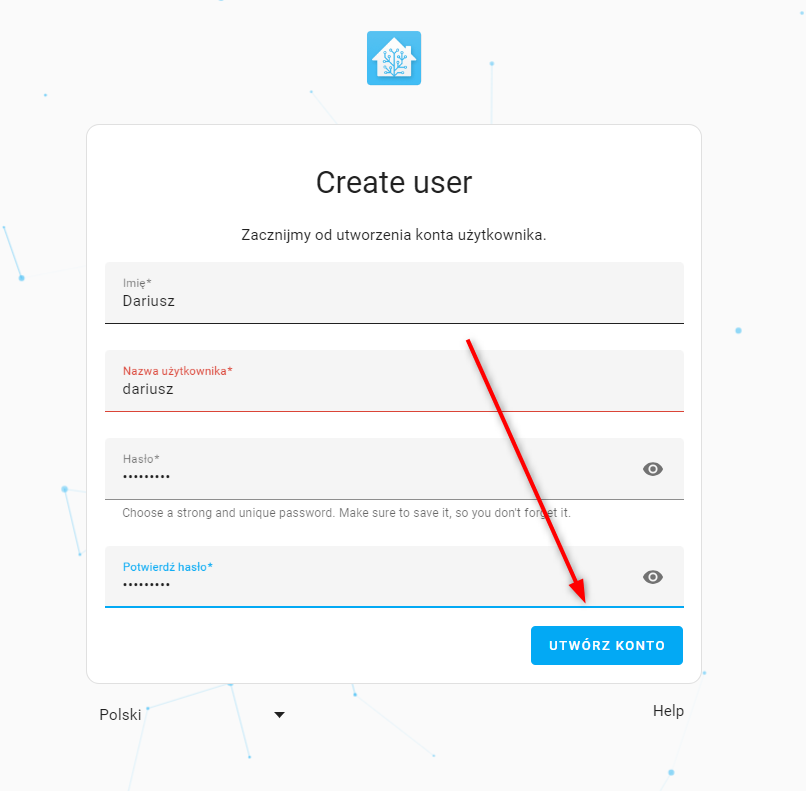

Po uruchomieniu systemu tworzymy nowego użytkownika.

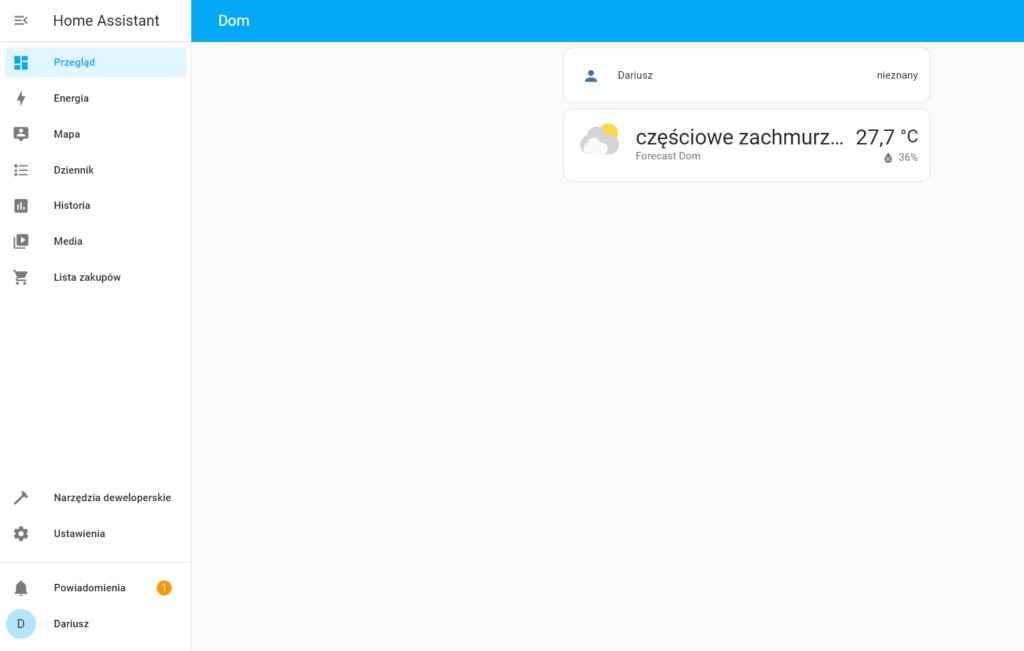

Po potwierdzeniu kilku ustawień zobaczymy następujący ekran:

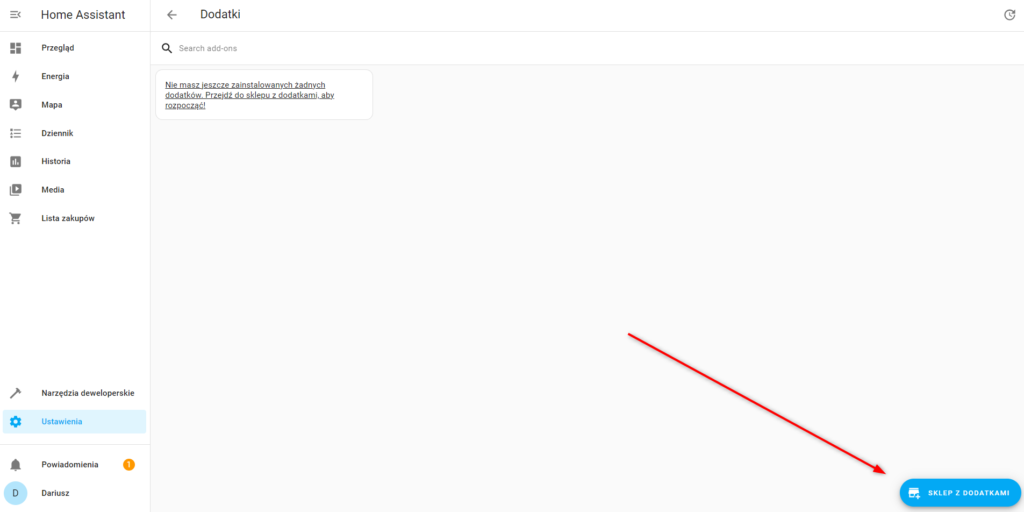

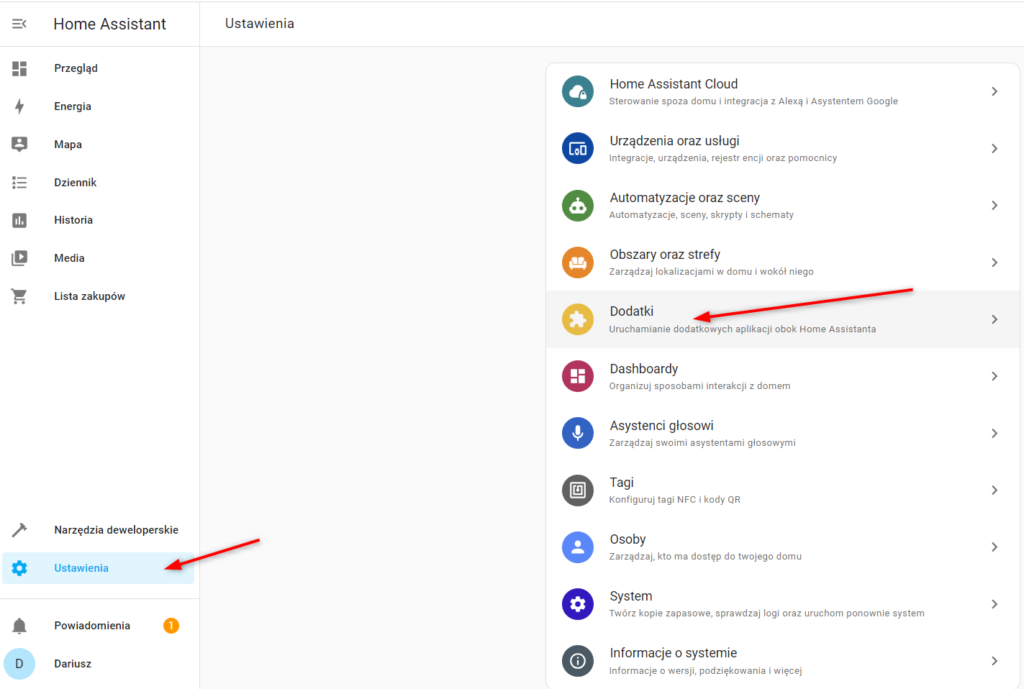

Instalujemy pierwszy dodatek jakim jest ESPHOME, kolejno Ustawienia =>Dodatki =>Sklep z dodatkami

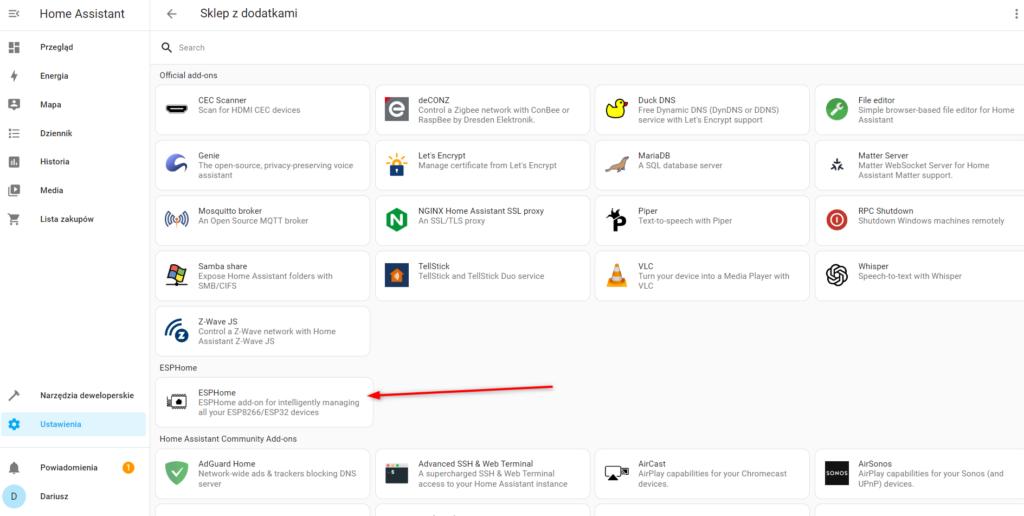

Wyszukujemy dodatek ESPHOME i klikamy w ikonę :

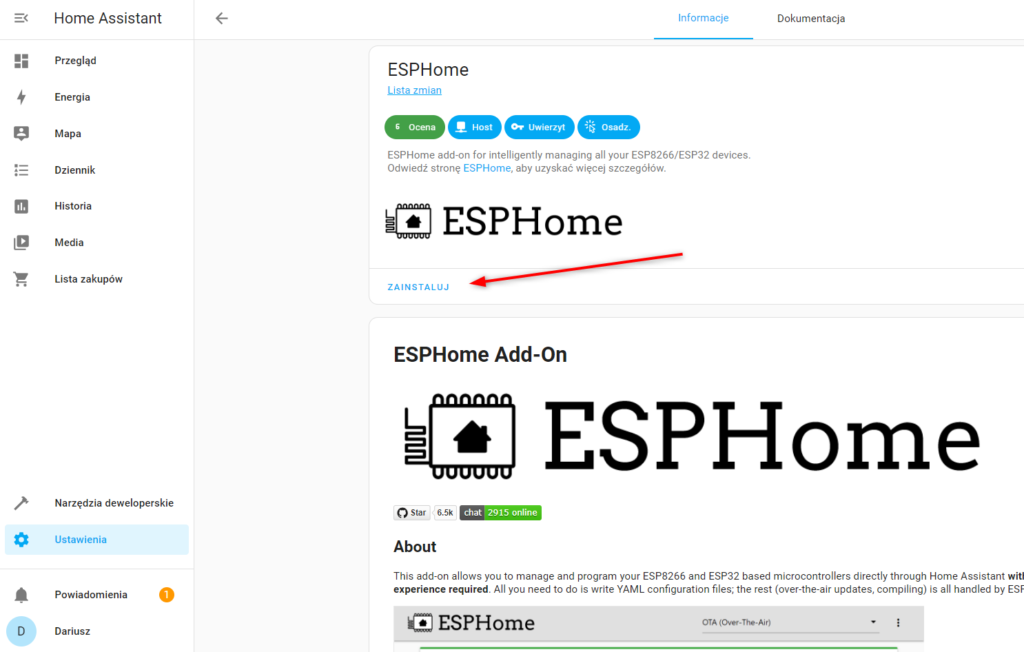

Instalacja polega na naciśnięciu napisu ZAINSTALUJ

Ok, mamy ESPHome zainstalowane, dla ułatwienia dalszej pracy zaznaczamy dwa pola. Obserwator i Pokaż na pasku bocznym + najważniejsze URUCHOM

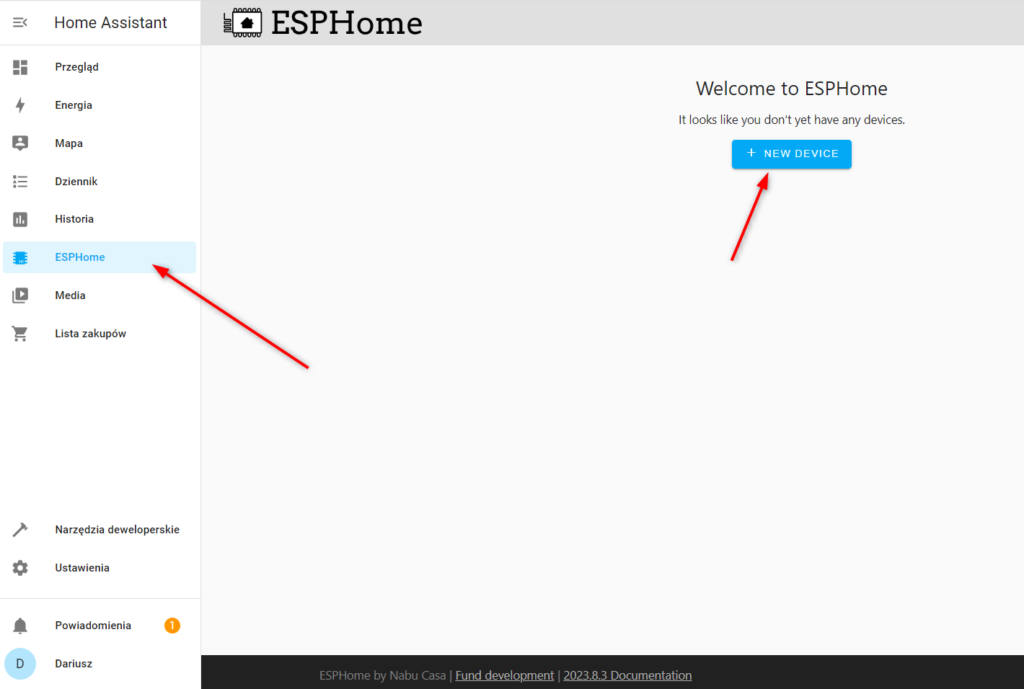

ESPHome gotowy więc zabieramy się za instalacje oprogramowania na ESP32. Klikamy na pasku bocznym w napis ESPHome a następnie + NEW DEVICE

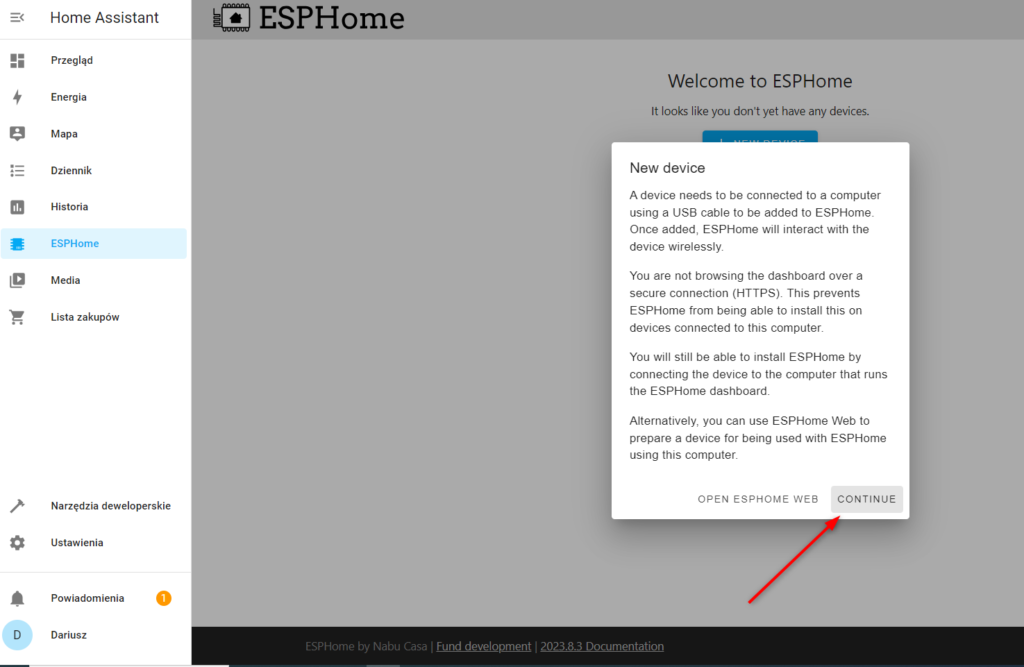

Pojawi się kolejne okno – klikamy CONTINUE

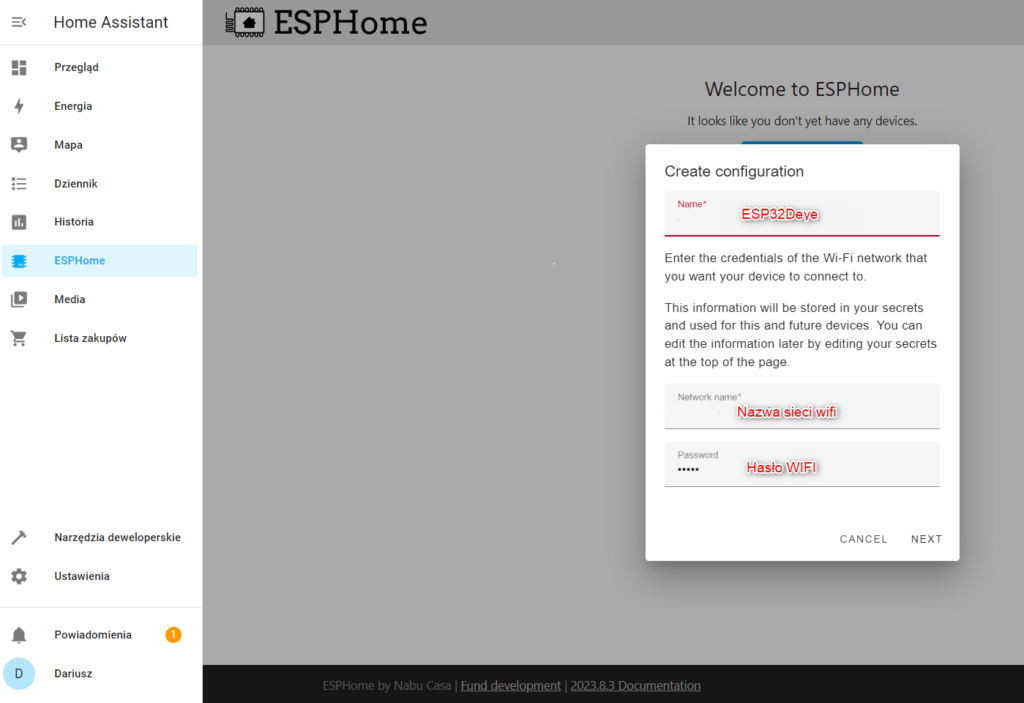

Na kolejnym ekranie podajemy nazwę instalacji i dane sieci WIFI jak w przykładzie poniżej:

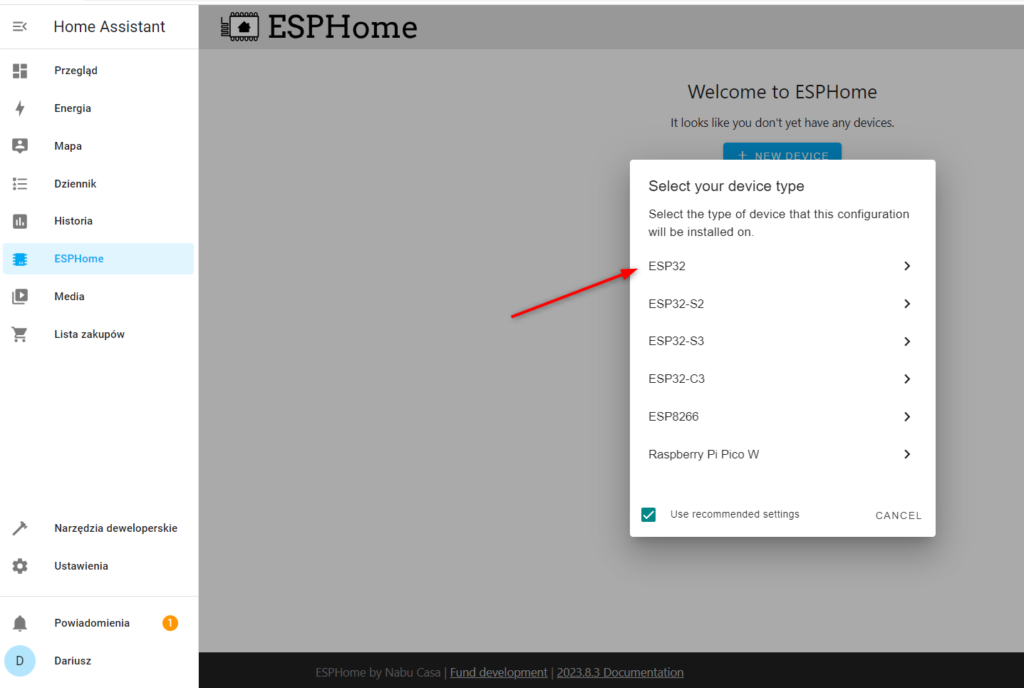

Kolejny ekran to wybór platformy do programowania – wybieramy ESP32

Następny ekran, naciskamy Install

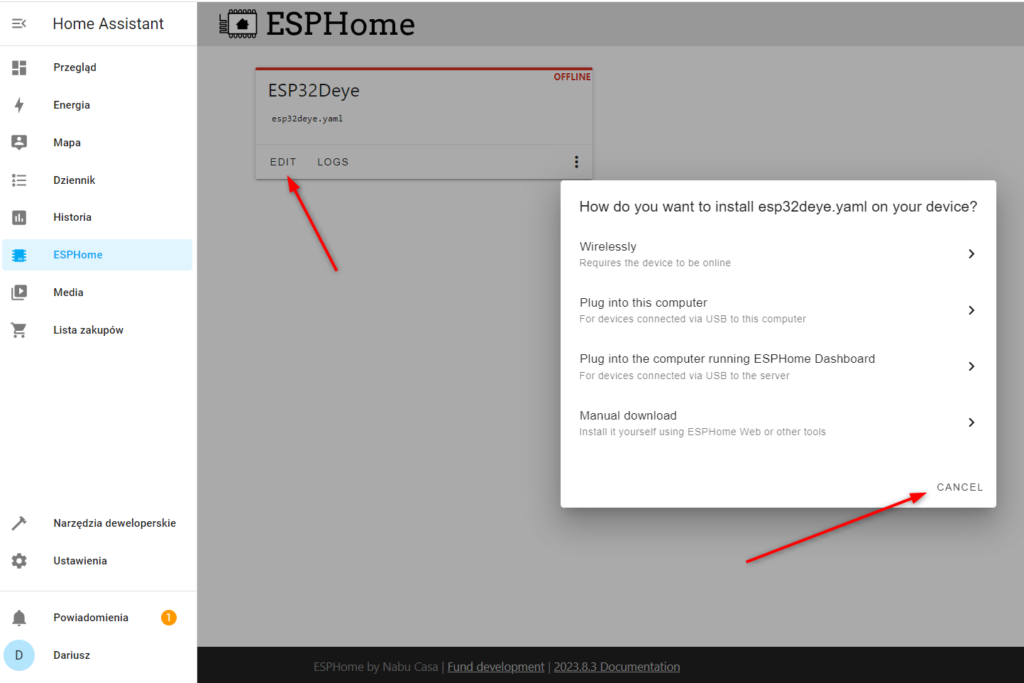

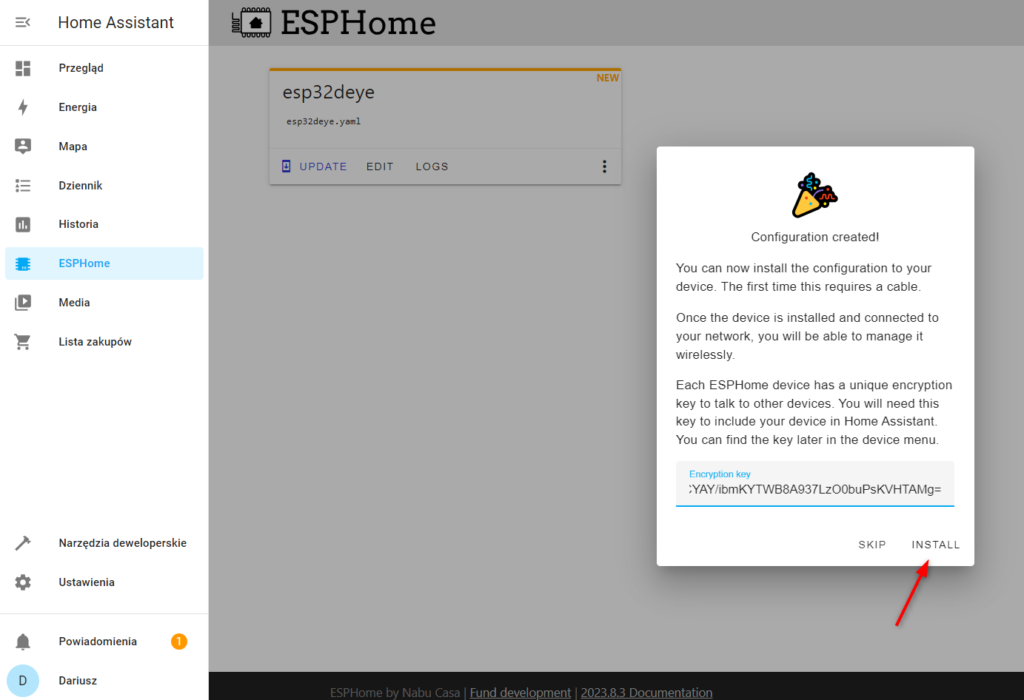

Na kolejnym ekranie możemy wybrać Cancel i przejść do edycji pliku YAML

Widok edycji pliku YAML, ja osobiście kopiuje dane z widoku do notatnika

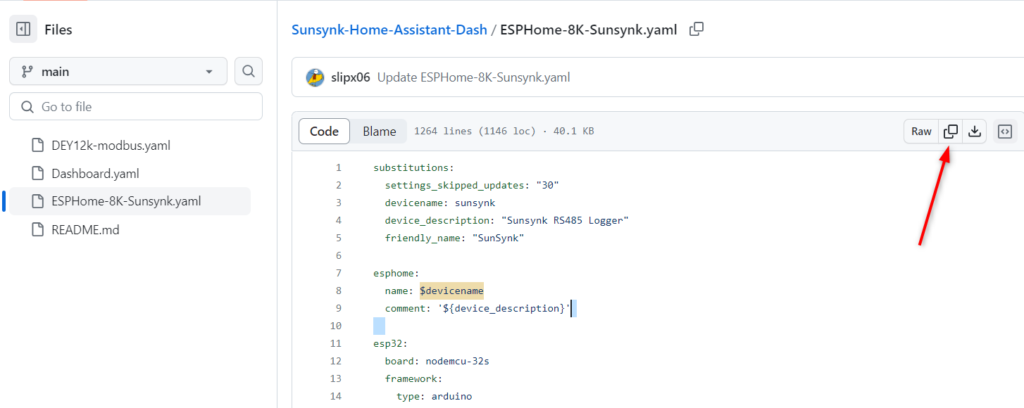

W miejsce kodu wklejam gotowy rozwiązanie od kolegi slipx06 – wersja do falowników 1 fazowych (kliknij w link lub skopiuj kod poniżej) UWAGA do kopiowania używamy poniżej zaznaczonego przycisku.

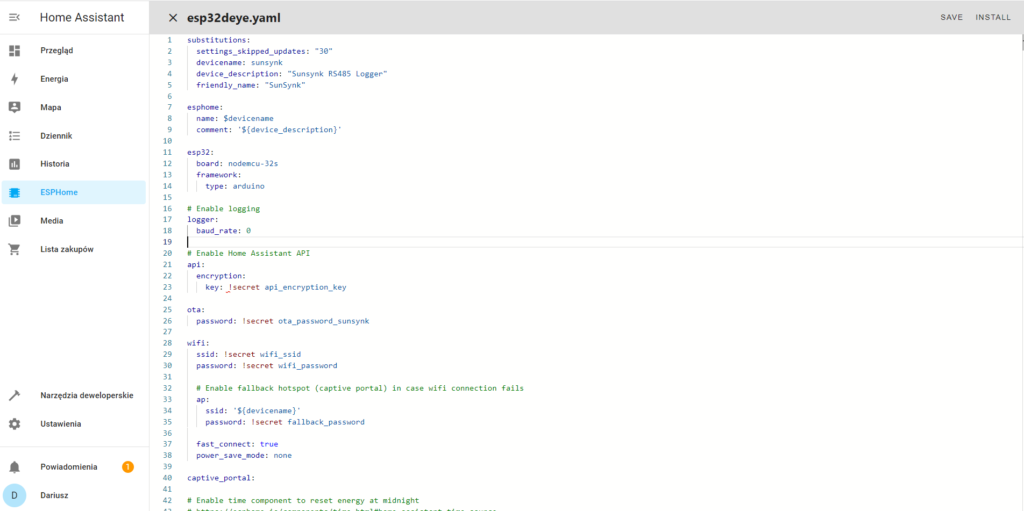

Po skopiowaniu nasz plik będzie wyglądał następująco:

Teraz wklejamy skopiowane wcześniej informacje (z wcześniej opisanego notatnika ) :

UWAGA ! Proszę pamiętać o strukturze kodu – wcięcia są bardzo ważne 🙂

1. API

api:
  encryption:
    key: !secret api_encryption_key

Wklejamy ten z notatnika (każdy z Was będzie posiadał inny)

api:
  encryption:
    key: "myuAyzW/VNW+Pi1UumdHE5yasVILYSQbklj519a1R7M="

2. OTA

ota:
  password: !secret ota_password_sunsynk

Wklejamy ten z notatnika (każdy z Was będzie posiadał inny)

ota:
  password: "6ccd5ea097f87d82bca25e0d0d68c58d"

3. WIFI – ja osobiście zmieniam jeszcze dane od WiFi. Dodaję stałe IP

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password

  # Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
    ssid: '${devicename}'
    password: !secret fallback_password

  fast_connect: true
  power_save_mode: none

Po zmianach powinno to wyglądać jak przykład poniżej (każdy z Was będzie posiadał inny)

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password
  manual_ip:
    static_ip: 192.168.68.55 ######## IP z Twojej puli adresu
    gateway: 192.168.68.1
    subnet: 255.255.255.0

# Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
    ssid: "${device_name}_Hotspot"
    password: "1234567890"

  fast_connect: true
  power_save_mode: none

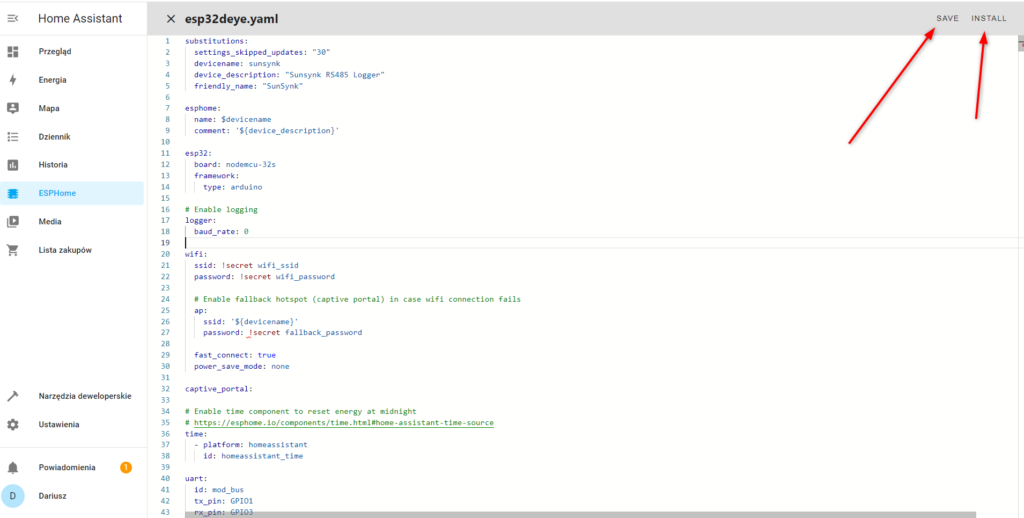

Po wszystkich modyfikacjach zapisujemy plik i rozpoczynamy instalację:

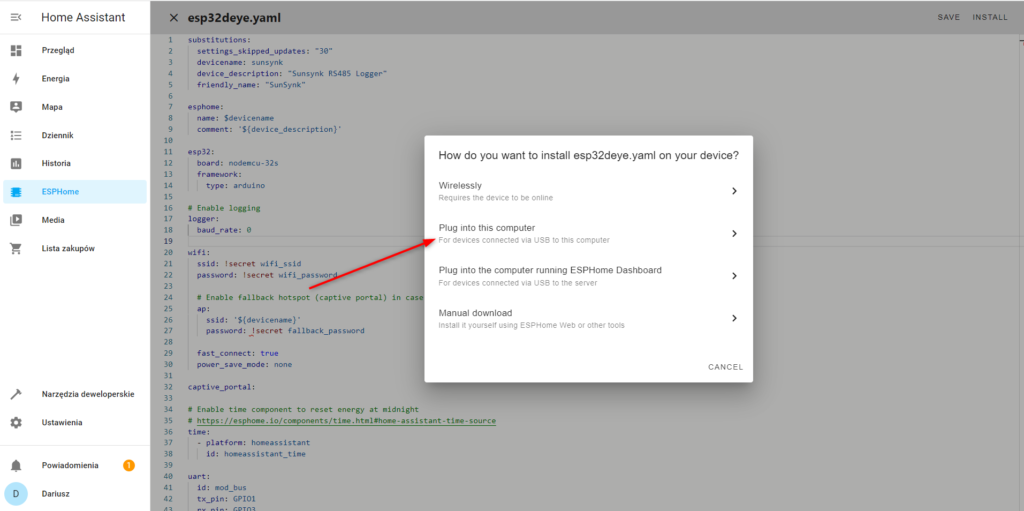

Przy instalacji zaznaczmy PLUG INTO THIS COMPUTER

ESPHome zacznie kompilować i przygotowywać plik z softem do ESP32, mamy napis „preparing download”

Po przygotowaniu pliku w okienku przycisk Download project staje się aktywny, klikamy w niego i pobieramy plik.

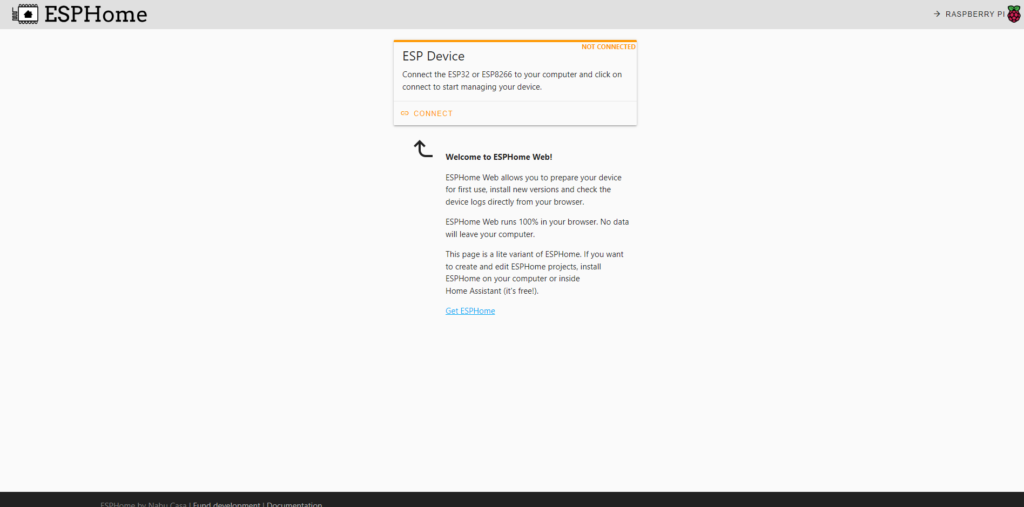

Po pobraniu klikamy w przycisk „Open ESPHome Web” – otworzy się nowa karta, podłączamy ESP32 do portu USB i naciskamy CONNECT

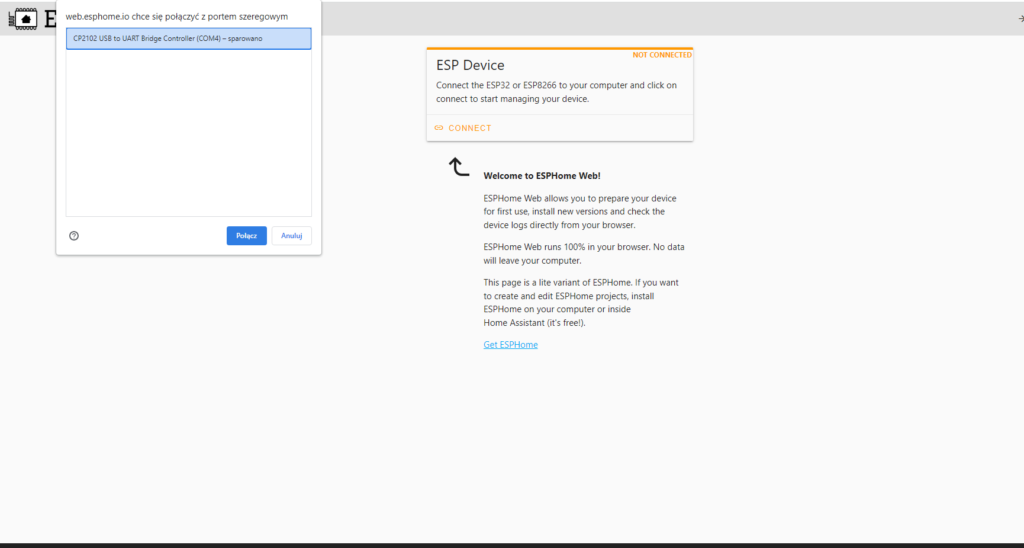

Wybieramy odpowiedni port USB (COM….) do którego podłączyliśmy ESP32, naciskamy Połącz

Kolejno wybieramy INSTALL => Wskazujemy wcześniej pobrany plik => INSTALL

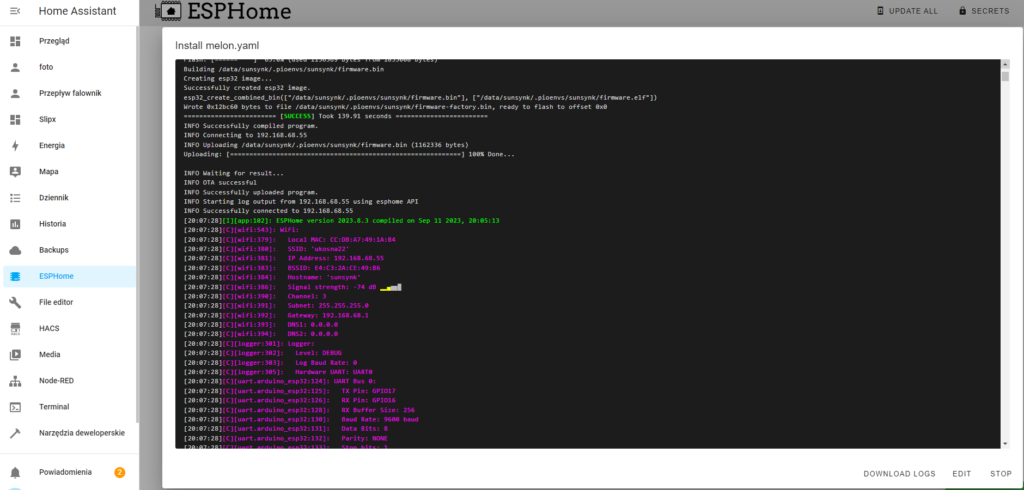

Rozpocznie się instalacja :

Jeżeli wszystko wcześniej zrobiliśmy prawidłowo zobaczymy ekran:

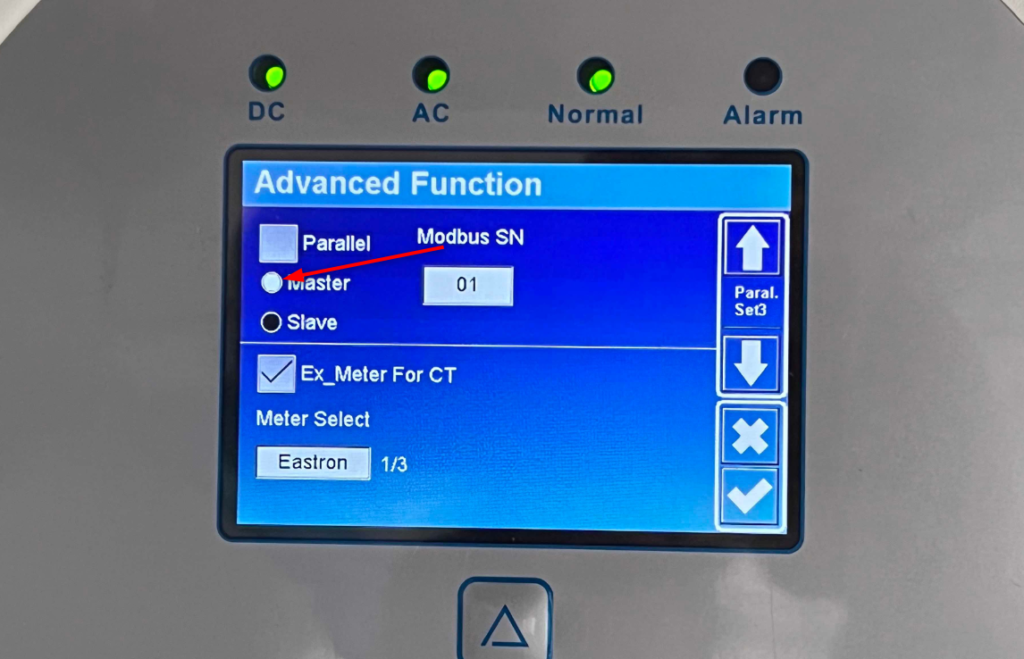

Możemy odłączyć ESP32 od komputera i udać się do falownika 🙂 W menu falownika odszukujemy Advance Function i ustawiamy :

1. MASTER
2. Modbus SN na 01

Podłączamy do portu opisanego BMS485.

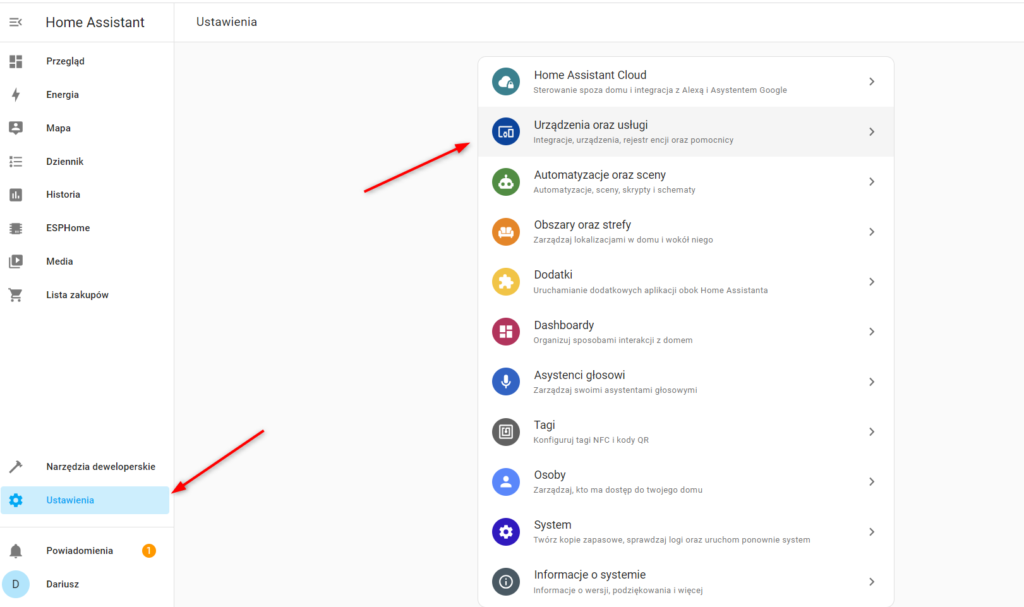

Wracamy do naszego Home Assistant i przechodzimy USTAWIENIA => Urządzenia oraz usługi

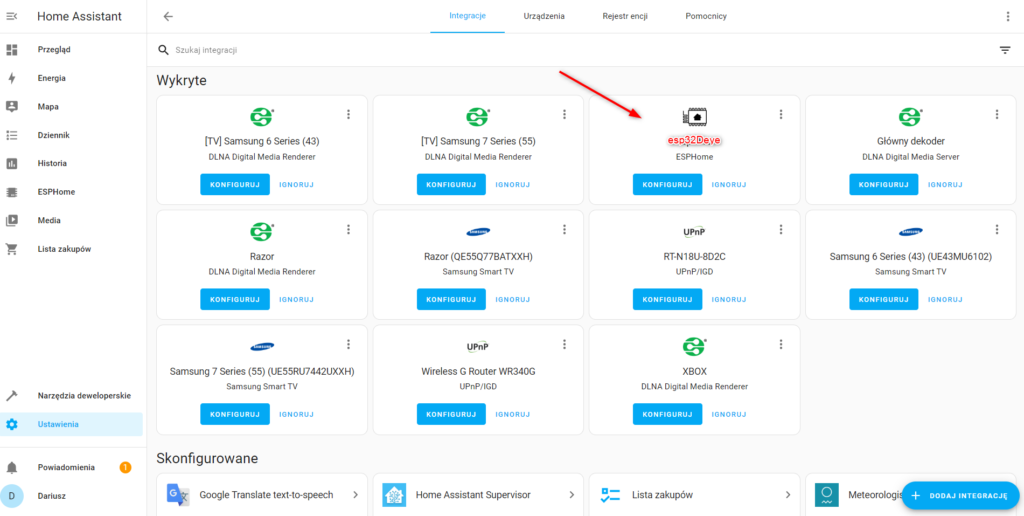

W sekcji WYKRYTE szukamy integracji ESPHome z naszą nazwą i naciskamy Konfiguruj

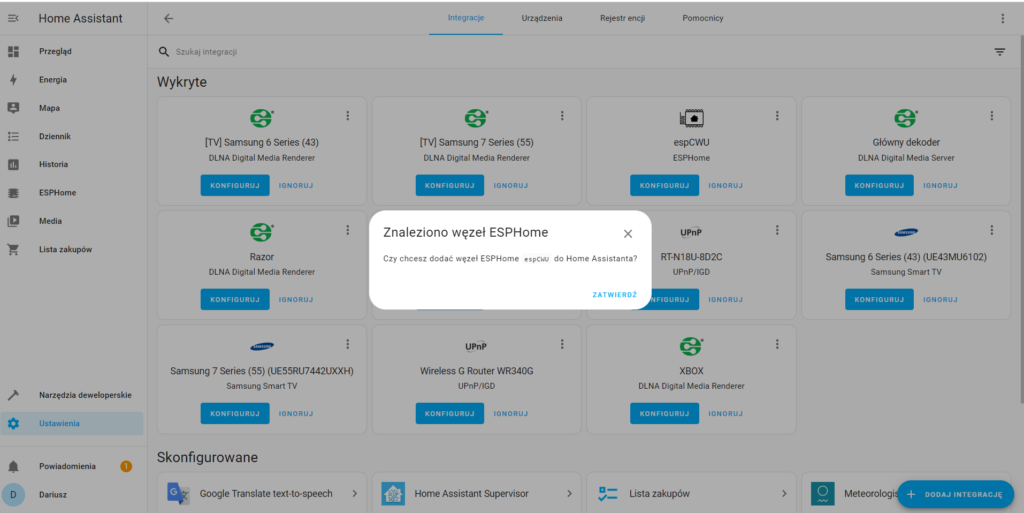

Przy pytaniu – Zatwierdź

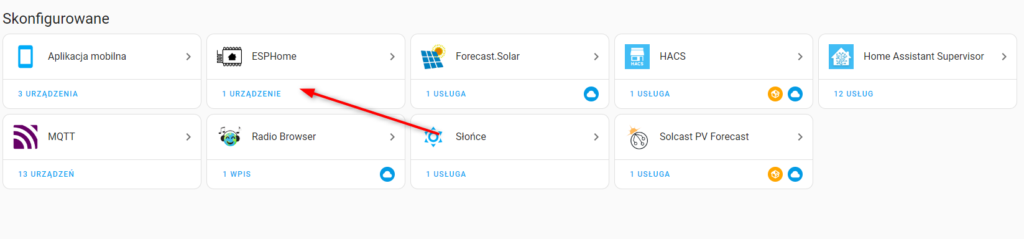

Integracja pojawi się w sekcji Skonfigurowane, klikamy w napis poniżej (1 urządzenie)

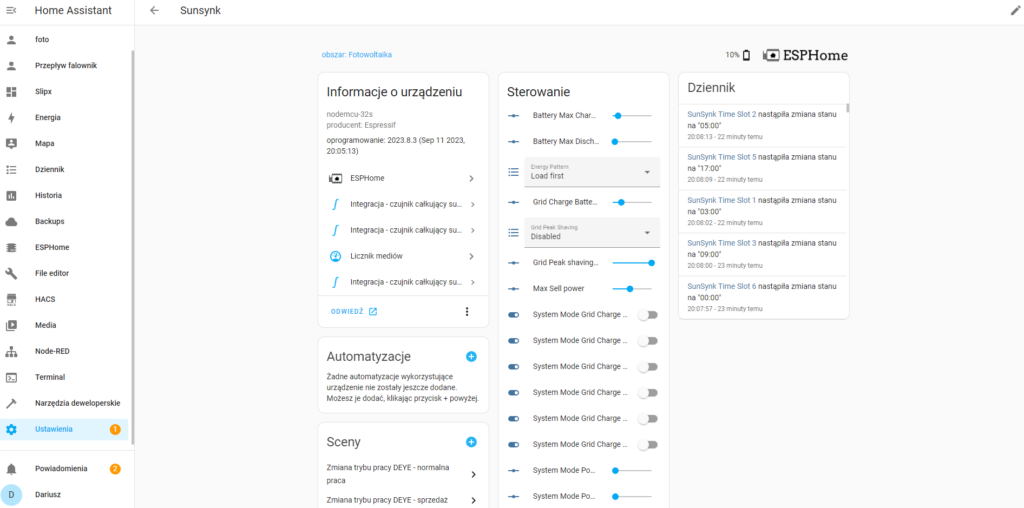

Jeżeli mamy komunikacje z falownikiem zobaczymy takie dane:

Koniec! Mamy komunikację z falownikiem 🙂 W kolejnym wpisie opiszę zrobienie Dashbordu. Zapraszam !
